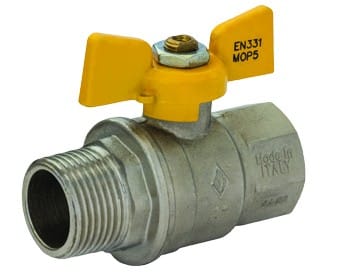

Gas ball valve 850 MF
Description
Valvola a sfera a passaggio totale, M-F con farfalla gialla in alluminio per impianti gas. Farfalla ruotabile a 90° con fermo meccanico. Disponibile dal DN 15 al DN 32. Campo di temperatura -20 +60 °C. Pressione nominale: MOP5.
PDFDatasheet
| Product code | Small Box(nr) | dn | rp |
|---|---|---|---|
| 3850MF01FG | 6 | 25 | 1” |
| 3850MF114FG | 4 | 32 | 1”1/4 |
| 3850MF12FG | 20 | 15 | 1/2” |
| 3850MF34FG | 12 | 20 | 3/4” |

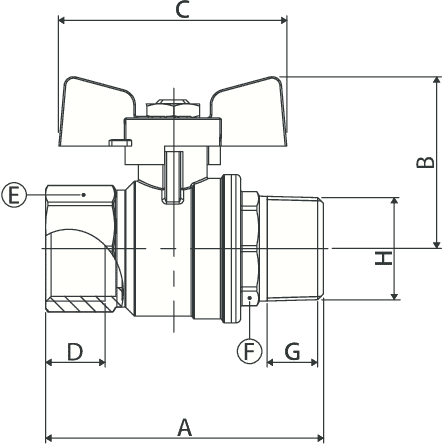

Quoted Design
Quotes
| Product code | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
|---|---|---|---|---|---|
| 3850MF01FG | 88,5 | 55 | 73 | 19 | CH 38 |
| 3850MF114FG | 102,5 | 60,5 | 73 | 21,4 | CH 48 |
| 3850MF12FG | 68 | 40,5 | 53 | 15 | CH 25 |
| 3850MF34FG | 75 | 47 | 63 | 16,3 | CH 31 |
