ART. AP 651
gomito intermedio
Descrizione

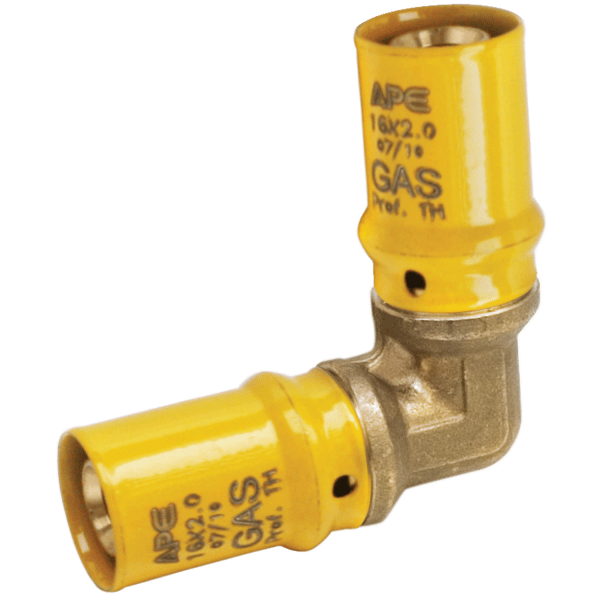

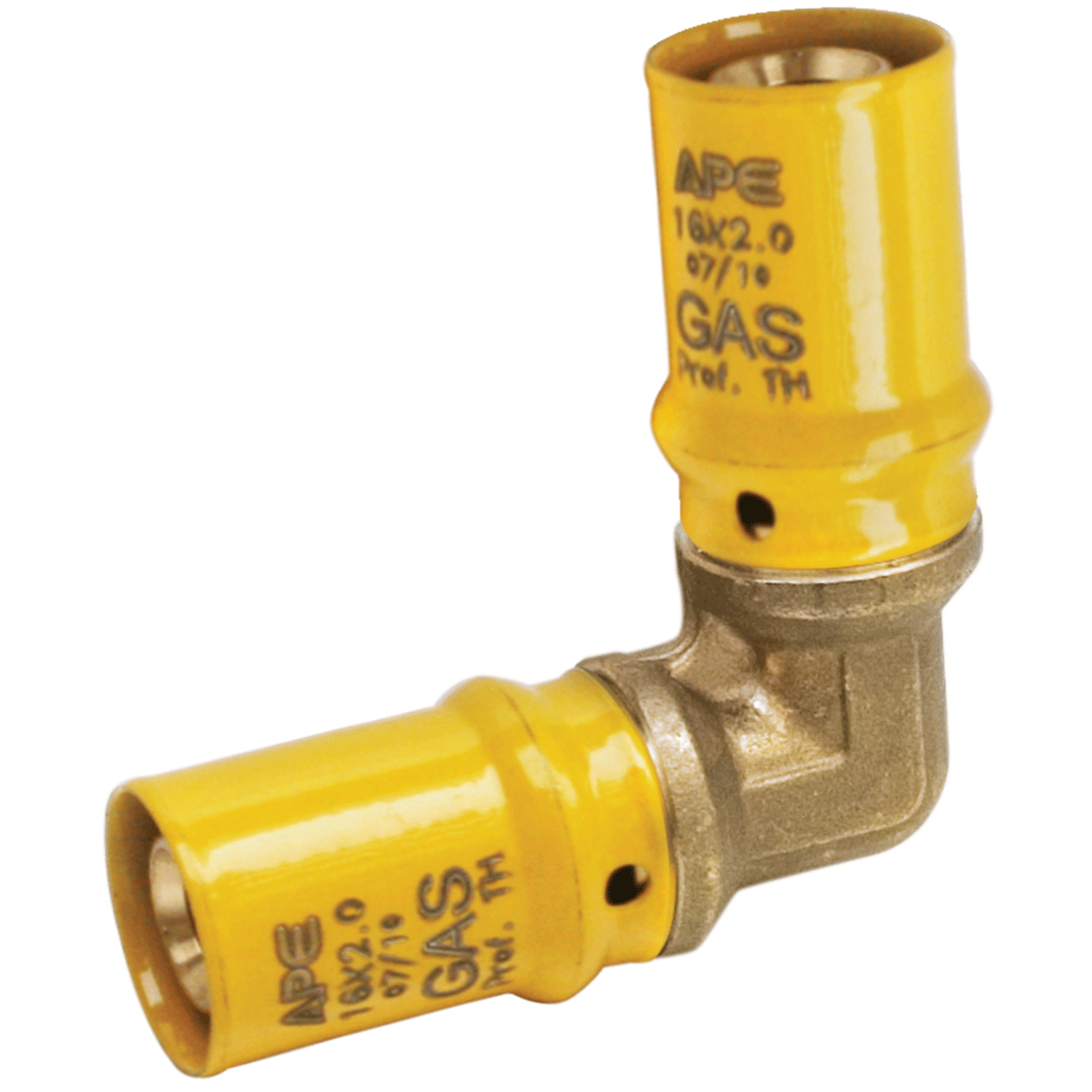

Raccordo a pressare gomito intermedio per tubo multistrato.
PDFScheda tecnica
| Codice prodotto | Misura(mm) | Busta(nr) | New Box(nr) * |
|---|---|---|---|
| 3AP6510016 | 16 (2.00) x 16 (2.00) | 10 | 90 |
| 3AP6510020 | 20 (2.00) x 20 (2.00) | 10 | 60 |
| 3AP6510026 | 26 (3.00) x 26 (3.00) | 5 | 40 |
| 3AP6510032 | 32 (3.00) x 32 (3.00) | 5 | 20 |
(*) APE Raccorderie Srl ha introdotto l’utilizzo di una nuova scatola (30x21,5x11), con l’intenzione di ridurre i pesi delle scatole e soddisfare quanto richiesto dal D.Lgs. 81/08.
Si stima che le quantità di pezzi per la nuova scatola saranno circa la metà della scatola precedente, ma le quantità reali verranno aggiornate in fase di produzione.
Le scatole precedenti verranno utilizzate fino ad esaurimento.
(**) quantità stimata

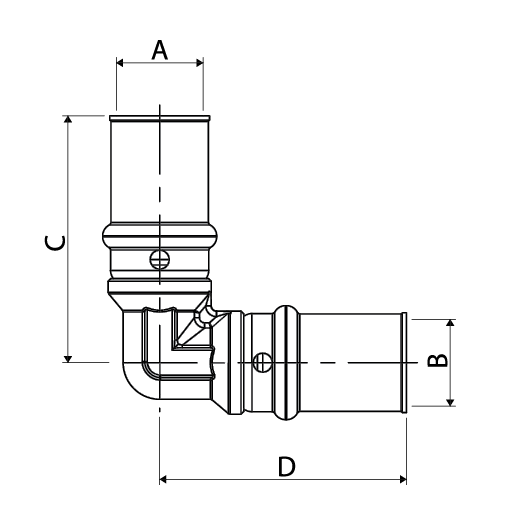

Disegno quotato
Quote
| Codice prodotto | A(mm) | B(mm) | C(mm) | D(mm) |
|---|---|---|---|---|
| 3AP6510016 | Ø16 (2.0) | Ø16 (2.0) | 45,50 | 45,50 |
| 3AP6510020 | Ø20 (2.0) | Ø20 (2.0) | 49,50 | 49,50 |
| 3AP6510026 | Ø26 (3.0) | Ø26 (3.0) | 51,30 | 51,30 |
| 3AP6510032 | Ø32 (3.0) | Ø32 (3.0) | 56,30 | 56,30 |
