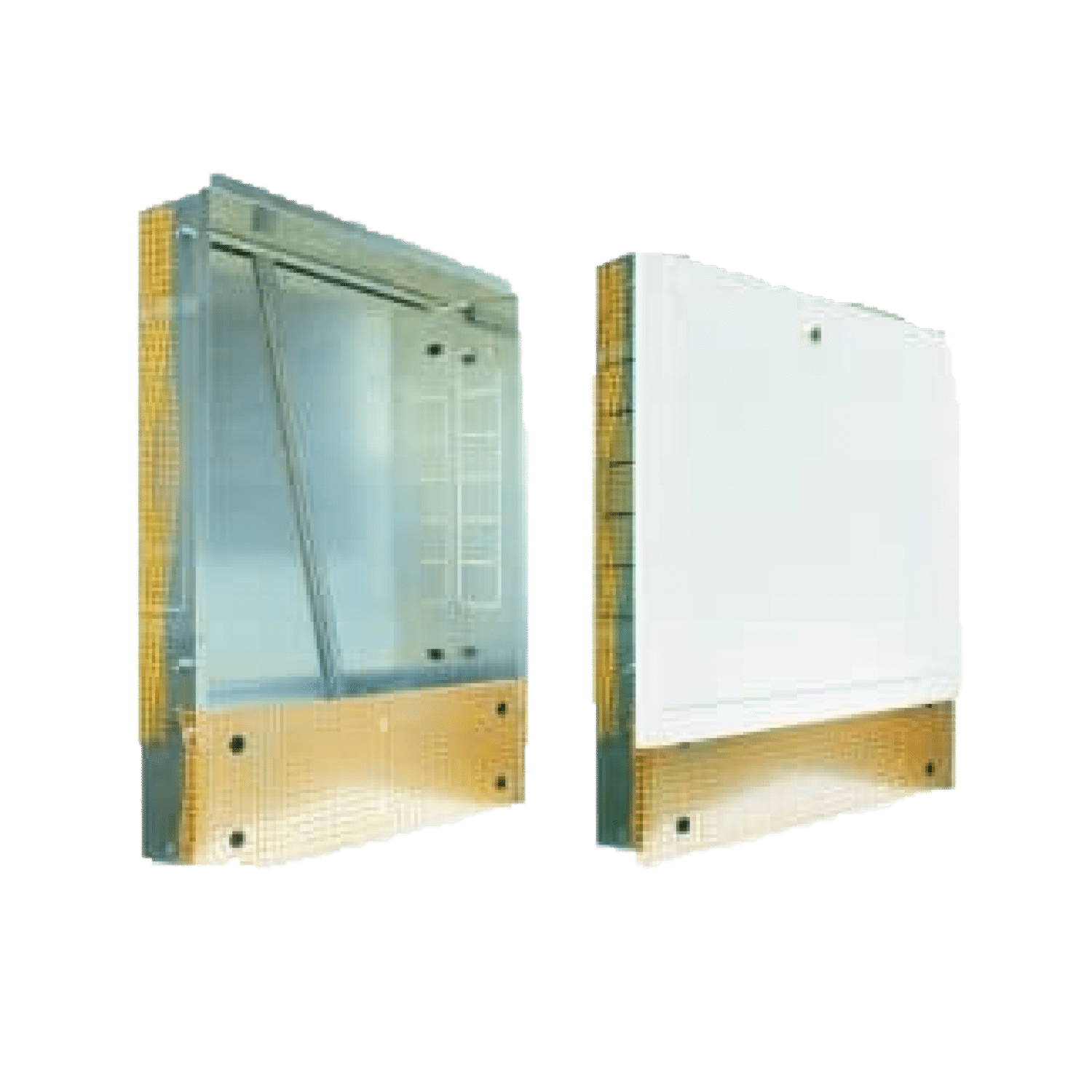

Cassetta in metallo
Descrizione
Cassetta porta collettore ad incasso con piedini incorporati regolabili in altezza e canaline universali completa di tutti gli accessori necessari per lo staffaggio dei collettori, escluse le staffe.
| Codice prodotto | Descrizione | Misura(mm) | Box(nr) | profondita |
|---|---|---|---|---|
| TB10010005 | Cassetta in metallo zincato da 500 mm | 500 | 1 | 110 |
| TB10010007 | Cassetta in metallo zincato da 700 mm | 700 | 1 | 110 |
| TB10010008 | Cassetta in metallo zincato da 850 mm | 850 | 1 | 110 |
| TB10010010 | Cassetta in metallo zincato da 1000 mm | 1000 | 1 | 110 |
| TB10010012 | Cassetta in metallo zincato da 1200 mm | 1200 | 1 | 110 |
| TB10020005 | Cassetta in metallo zincato da 500 mm | 500 | 1 | 80 |
| TB10020007 | Cassetta in metallo zincato da 700 mm | 700 | 1 | 80 |
| TB10020008 | Cassetta in metallo zincato da 850mm | 850 | 1 | 80 |
| TB10020010 | Cassetta in metallo zincato da 1000 mm | 1000 | 1 | 80 |
| 3STAFCOL3 | Coppia staffa di supporto per collettori da 1" per cassetta profondità 80mm |

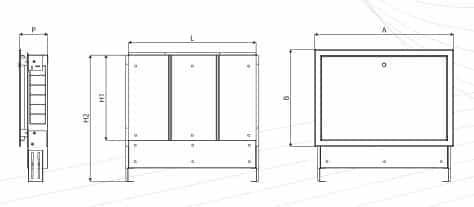

Disegno quotato
Quote
| Codice prodotto | A(mm) | B(mm) | H1(mm) | H2(mm) | L(mm) | P(mm) |
|---|---|---|---|---|---|---|
| TB10010005 | 562 | 532 | 470 | 620-760 | 500 | 110-150 |
| TB10010007 | 762 | 532 | 470 | 620-760 | 700 | 110-150 |
| TB10010008 | 912 | 532 | 470 | 620-760 | 850 | 110-150 |
| TB10010010 | 1062 | 532 | 470 | 620-760 | 1000 | 110-150 |
| TB10010012 | 1262 | 532 | 470 | 620-760 | 1200 | 110-150 |
| TB10020005 | 562 | 532 | 470 | 620-760 | 500 | 80-120 |
| TB10020007 | 762 | 532 | 470 | 620-760 | 700 | 80-120 |
| TB10020008 | 912 | 532 | 470 | 620-760 | 850 | 80-120 |
| TB10020010 | 1062 | 532 | 470 | 620-760 | 1000 | 80-120 |
| 3STAFCOL3 |
